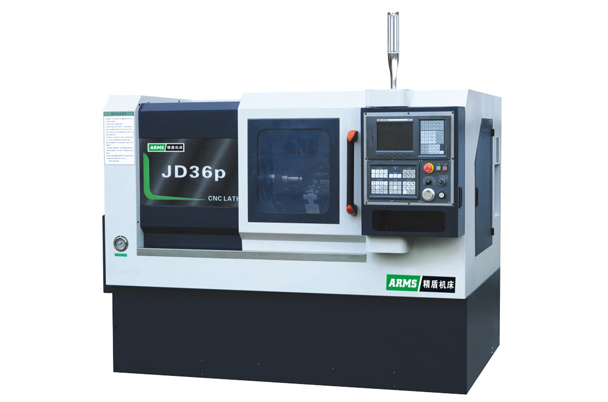

JD36P斜床身數控車床

主要技術參數

參數表
床身上最大回轉直徑 mm Φ500
過拖板最大回轉直徑 mm Φ200
最大Z向行程 mm 300(裝好卡盤后有效行程）
最大X向行程 mm 580-600
快速移動速度 m/min X:24 Z:24
主軸電機功率 kw 5.5伺服電機
Φ150主軸單元（轉速） rpm 5000
主軸相關參數 鼻端A2-5、通孔Φ56
刀桿截面積 mm 20*20
X向、Z向電機扭矩 nm 7.7NB 7.7N
X向、Z向電機聯接方式 直聯
X向、Z向絲桿規格 X:2510 Z:3210
X向、Z向滾珠線軌規格 X:25 Z:30
重復定位精度 mm 0.003
定位精度（機床精度） mm 0.01
彈簧筒夾規格 Φ65夾頭、M55拉管
卡盤規格 mm Φ200\Φ160（8寸/6寸）（選配）
液壓回轉油缸（中空） 646（可通Φ46以內棒料）
冷卻水泵功率 W 250W
機床重量 kg ≈2500
機床外形尺寸（長*寬*高） mm ≈2030*1500*1550

主要配置

主要配置
項目 品牌 產地
數控系統 KND1000TC1I-D 北京
總線伺服驅動器 KND原裝 北京
X、Z軸絕對值伺服電機 KND原裝 北京
伺服主電機（5.5KW） 阿爾法/超同步 深圳/北京
φ150主軸單元(5000轉) 洛研所 洛陽
線軌（滾柱H級） 上銀/銀泰 臺灣
滾珠絲桿（P2級） 漢江 國產
絲杠專用軸承 NSK/NTN 日本
主要電器元件 施耐德 德國
電子閥 亞德克 臺灣
646中空回轉油缸配彈簧夾頭 倍得福 國產
排刀架 精盾 浙江
臺灣花鍵泵液壓站 精盾 浙江
冷卻水泵 220W 國產
自動潤滑泵 齒輪泵 國產
